Uma instalação correta garante gelo de qualidade, boa produção e vida longa ao compressor. Siga as orientações abaixo antes de ligar a TH4000 pela primeira vez. Instalação em desacordo com o manual invalida a garantia.

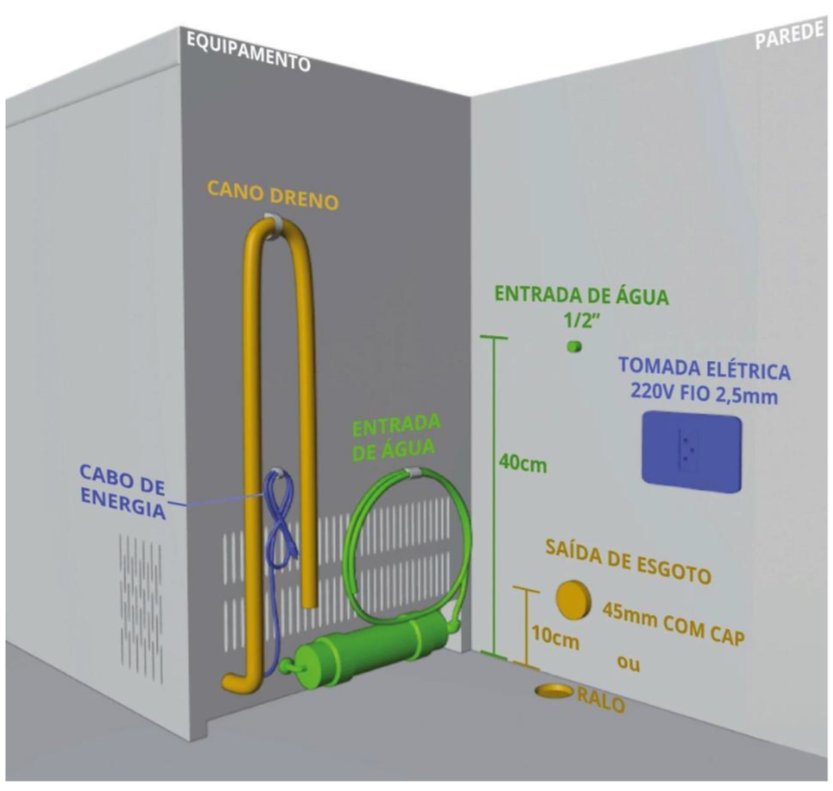

Esquema de instalação
A ilustração do manual mostra a máquina com cabo de energia, mangueira de entrada de água (com filtro) e cano de dreno; na parede, ponto de água de 1/2" a cerca de 40 cm do piso, tomada 220 V com fio de 2,5 mm e saída de esgoto de 45 mm com cap a cerca de 10 cm do piso (ou ralo no chão). Confira a tensão na etiqueta da sua máquina.
1. Recebimento
- Confira se a embalagem está lacrada e se a máquina não sofreu danos no transporte.
- Retire todos os acessórios e limpe o reservatório de gelo antes do primeiro uso.
- Deixe a máquina em pé, na posição de uso, por pelo menos 2 horas antes de ligar. Isso evita danos ao compressor.
2. Escolha do local
- Local limpo e arejado, longe de fontes de calor (fogões, chamas, chapas quentes), de sol direto e de chuva.
- Temperatura ambiente entre 3 °C e 40 °C. Não produza gelo com o ambiente abaixo de 0 °C.
- Deixe espaço livre: 15 cm nas laterais, 20 cm atrás e 10 cm acima. Em máquinas com condensação a água, um espaço menor é aceitável.
- Superfície plana: ajuste os pés até a máquina ficar nivelada.
3. Água e dreno
- Use água potável. Dependendo da região, a água pode precisar de tratamento ou filtro; o filtro de água deve estar sempre em boas condições.
- Temperatura da água entre 0,6 °C e 32 °C e pressão entre 0,13 e 0,55 MPa.
- Mangueira de entrada com diâmetro interno mínimo de 9,5 mm (3/8").
- Mangueira de dreno com no mínimo 15,8 mm (5/8") e caimento de pelo menos 3 cm a cada metro.
- O dreno funciona por gravidade: o ponto de esgoto deve ficar sempre abaixo da máquina, para não acumular água nem vazar.
4. Rede elétrica
- Providencie uma rede elétrica independente para a máquina; isso protege o compressor.
- Tomada com fio terra, no padrão NBR 14136. Não use tomada provisória, extensão ou benjamim: um equipamento por tomada.
- A tensão da rede deve ser a mesma indicada na traseira da máquina. Se a tensão variar mais de 10%, instale um regulador de tensão.
- Ligações especiais (conexão tipo Y) só devem ser feitas pelo fabricante, loja autorizada ou profissional qualificado.
5. Checagem antes de ligar
- A máquina está nivelada.
- A mangueira de água está bem conectada e há água chegando à máquina.
- A tensão da tomada é a mesma da etiqueta traseira.
- A temperatura do ambiente e da água estão dentro dos limites.
- Abra a água primeiro e só depois ligue a energia. Ligar sem água pode danificar a máquina.
Atenção: ao desligar a máquina, espere pelo menos 5 minutos antes de ligá-la de novo, para o sistema eletrônico desligar corretamente.
