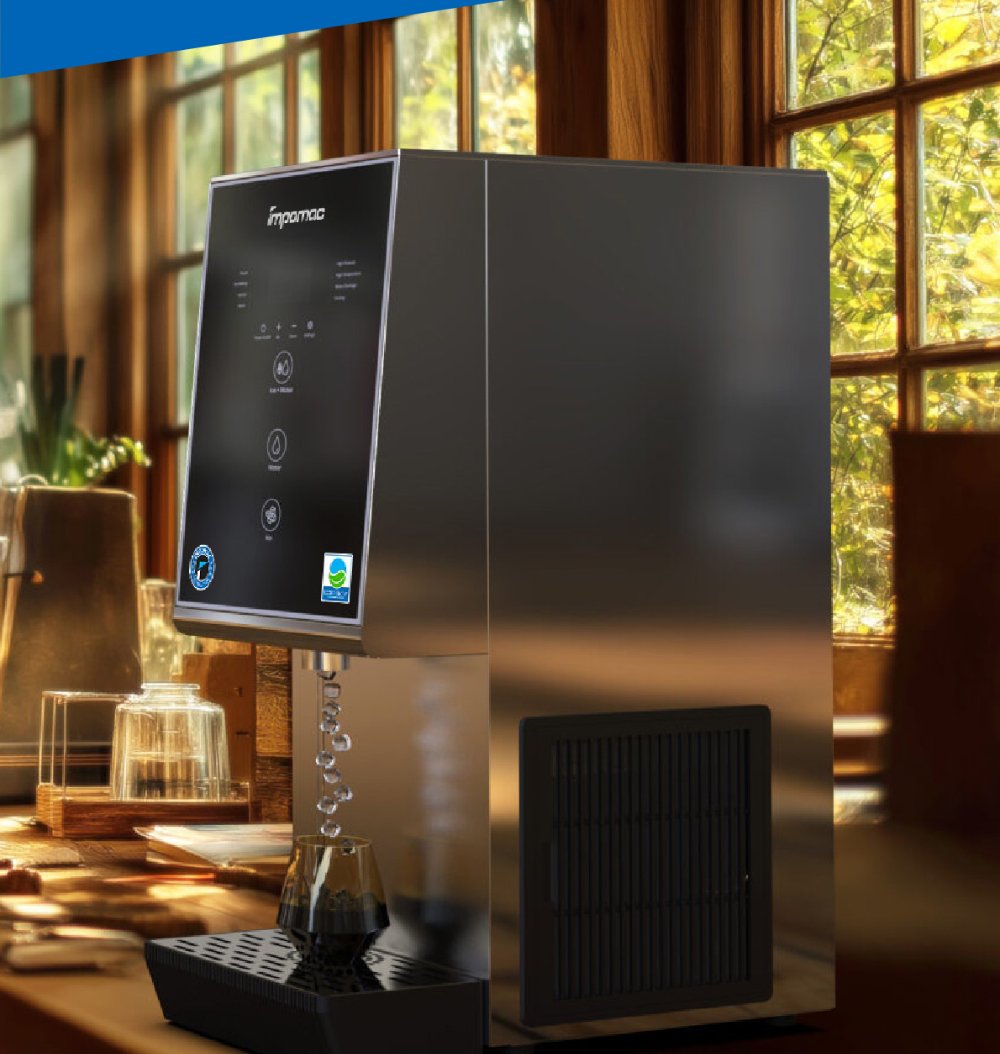

A ATM100 é uma máquina de gelo automática com dispenser: depois de ligada à água potável e à energia, produz gelo sozinha e para quando o compartimento enche. Ela é indicada para uso comercial (cozinhas de lojas e escritórios, mercados, peixarias, laboratórios, restaurantes) e não é indicada para uso doméstico.
Requisitos de instalação
| Local | Somente ambiente interno, sem umidade nem respingos, em altitude de até 2.000 m |
| Temperatura ambiente | Entre 5 °C e 40 °C |
| Água | Somente água potável (nunca água de poço ou não potável, nem água quente) |
| Pressão da água | Entre 0,13 MPa e 0,55 MPa |
| Temperatura da água | Entre 5 °C e 35 °C |
| Energia | Conforme a etiqueta do aparelho, com variação máxima de ±6% |
| Proteção elétrica | Aterramento confiável e disjuntor com proteção contra fuga de corrente (DR) |
| Ventilação | Mínimo de 30 cm na frente, 4 cm atrás e 30 cm acima |
| Dreno | Ralo de piso próximo, com queda de mais de 3 cm por metro |
| Refrigerante | R404a ou R290 (inflamável), conforme a etiqueta |
O manual não traz tabela de dimensões, produção ou potência. Confira esses dados na etiqueta do aparelho (na lateral) ou com o suporte Impomac.

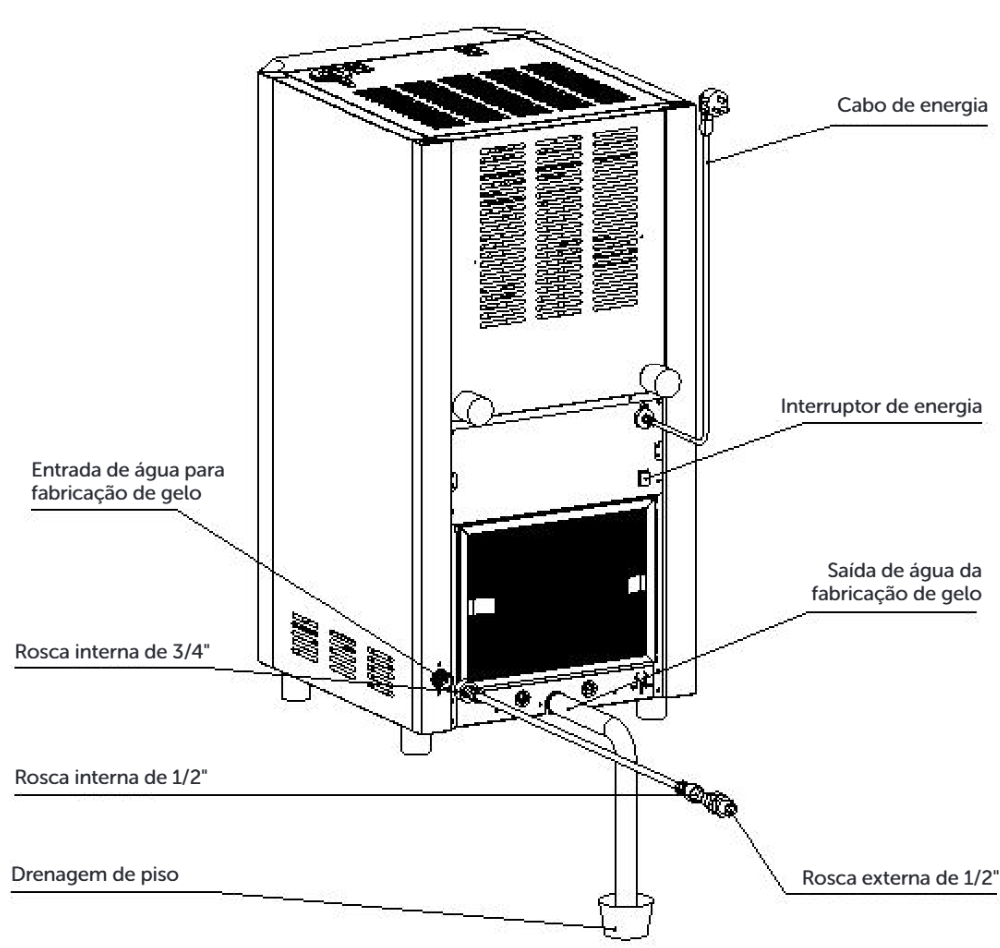

Conexões na traseira
- Cabo de energia e interruptor de energia.
- Entrada de água para fabricação de gelo e saída de água (dreno), com conexões roscadas de 3/4" e 1/2", como mostra o diagrama.
- Tubo de drenagem descendo até o ralo de piso.
Avisos de segurança no equipamento
- Risco de choque elétrico: desligue a energia antes de qualquer manutenção.
- Partes rotativas internas: não coloque objetos nas saídas de ventilação.
- O isolamento usa ciclopentano, inflamável. Modelos com R290 também usam gás inflamável: mantenha ventilação ao redor, não use aparelhos elétricos dentro do compartimento de gelo e não use objetos para tirar gelo preso.
Manual completo: baixe o manual em PDF.
